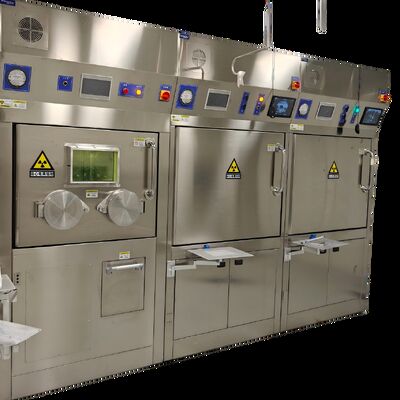

Câmara de Laboratório Quente de Dispensação de Célula Quente de Chumbo de 100mm para Projetos de Ciclotron do Centro de Laboratório Radioativo

Celas Quentes em Projetos de Cíclotron: O Cerne do Design, Função e Integração

Em instalações modernas de medicina nuclear e pesquisa científica impulsionadas por cíclotrons, a cela quente não é um equipamento isolado, mas um hub projetado crítico que conecta a produção de radionuclídeos com a aplicação segura. Seu design e aplicação estão intimamente centrados nas características de saída do cíclotron (como tipos de nuclídeos, níveis de atividade, formas químicas) e nos requisitos rigorosos dos produtos finais (por exemplo, radiofármacos, traçadores). Serve como barreira de segurança e motor de eficiência que garante que todo o projeto realize seu valor científico e médico.

I. Considerações Essenciais de Design

O design de celas quentes para projetos de cíclotron é um processo de integração multidisciplinar, considerando principalmente o seguinte:

1. Design de Blindagem:
   • Materiais e Espessura: Dependem principalmente da energia dos raios gama dos nuclídeos alvo. Para nuclídeos comuns emissores de pósitrons produzidos por cíclotrons (por exemplo, F-18, C-11, 511 keV γ), chumbo (alta densidade, boa trabalhabilidade) ou liga de tungstênio (maior densidade, menor volume) são tipicamente usados como os principais materiais de blindagem. A espessura da blindagem deve ser estritamente calculada para garantir que as taxas de dose na superfície estejam em conformidade com os limites regulatórios (tipicamente <2,5 µSv/h).
   • Layout "Step-Down": Em grandes instalações, várias celas quentes em série podem ser usadas. A primeira "cela quente de alta atividade" que recebe água alvo ou produto de alta atividade tem a blindagem mais espessa (por exemplo, equivalente a chumbo de 15-20 cm). As "celas quentes de atividade média/baixa" subsequentes para dispensação e controle de qualidade podem ter blindagem progressivamente reduzida para otimizar custos e flexibilidade operacional.
2. Otimização de Layout e Fluxo de Trabalho:
   • Design de Fluxo Linear: O layout ideal segue um fluxo de trabalho unidirecional "da alta para a baixa atividade". Os materiais são transferidos entre as celas quentes por meio de portas de transferência blindadas (por exemplo, portas blindadas do tipo elevador ou rotativas) para evitar contaminação cruzada e refluxo.
   • Zoneamento Funcional: As zonas comuns incluem:
   • Recepção do Produto Alvo e Cela Quente de Processamento Primário: Conectada diretamente à linha alvo do cíclotron para coleta de água alvo, concentração inicial ou captura de gás.
   • Cela Quente do Módulo de Síntese Automatizada: Abriga sintetizadores para realizar reações químicas de radiomarcação.
   • Cela Quente de Dispensação e Controle de Qualidade: Usada para dispensação estéril do produto final, teste de pH, medição de radioconcentração, etc.
   • Cela Quente de Armazenamento de Resíduos: Dedicada ao armazenamento de curto prazo de resíduos sólidos de alta atividade.
3. Manuseio Remoto e Integração de Automação:
   • Manipuladores: Os manipuladores mestre-escravo padrão fornecem flexibilidade e feedback de força para manutenção, solução de problemas e operações não padronizadas.
   • Sistemas de Automação: O núcleo consiste em módulos de síntese automatizados e sistemas de dispensação. Estes são pré-integrados na cela quente e controlados via CLP ou computador para obter alta reprodutibilidade, precisão e minimizar o envolvimento e a exposição da equipe.
   • Janelas de Visualização: Feitas de vidro de chumbo de alta densidade ou brometo de zinco líquido, proporcionando visibilidade sem distorção.
4. Sistemas de Segurança e Proteção:
   • Ventilação: Sistema de exaustão independente que mantém pressão negativa dentro da cela quente (aproximadamente -100 a -250 Pa). O ar passa por um filtro primário (captura partículas) e um filtro de carvão ativado de alta eficiência (captura gases radioativos voláteis, por exemplo, I-125) antes da emissão.
   • Controle de Contaminação: As paredes internas são revestidas com revestimento de aço inoxidável, todas as costuras soldadas e polidas para facilitar a descontaminação. Equipado com recipientes de resíduos embutidos e bandejas de derramamento de líquidos.
   • Monitoramento: Medidores de taxa de dose fixa integrados, monitores de contaminação de superfície e monitores de fluxo de ar, com dados transmitidos em tempo real para uma sala de controle central.

II. Principais Aplicações em Projetos de Cíclotron

As celas quentes são os facilitadores físicos que permitem que as linhas de produção de cíclotron realizem seu valor. As principais aplicações incluem:

1. Produção Automatizada de Radiofármacos:
   • Esta é a função principal. Por exemplo, uma cela quente para produzir FDG (fluorodesoxiglicose) abriga todo o processo químico automatizado de captura de F-18, substituição nucleofílica, hidrólise e purificação. A cela quente fornece o espaço seguro e contido para isso.
2. Processamento e Recuperação de Material Alvo:
   • Para cíclotrons que usam materiais alvo enriquecidos caros (por exemplo, água O-18, gás N-15), as celas quentes permitem a recuperação segura do material alvo não reagido para purificação e reutilização, reduzindo significativamente os custos operacionais.
3. Produção Flexível Multi-Nuclídeo/Multi-Pipeline:
   • Designs avançados empregam aglomerados de celas quentes modulares. Diferentes celas quentes podem ser dedicadas a diferentes nuclídeos (por exemplo, cela quente de F-18, cela quente de Ga-68, cela quente de C-11), conectadas via interfaces padronizadas. Isso permite que uma linha de feixe de cíclotron atenda a várias linhas de produção, aumentando a utilização da instalação e o benefício econômico.
4. Controle de Qualidade e Dispensação:
   • Dentro de celas quentes que atendem aos requisitos de BPF (Boas Práticas de Fabricação), a filtração estéril do produto final, dispensação em seringas ou frascos e amostragem para testes rápidos de qualidade (por exemplo, pureza radioquímica) são realizados.
5. Pesquisa e Desenvolvimento:
   • Em instalações de cíclotron orientadas à pesquisa, as celas quentes fornecem uma plataforma experimental segura para o desenvolvimento de novos traçadores radioativos e nuclídeos terapêuticos, permitindo a síntese química exploratória manual ou semi-automatizada.

III. Conclusão

Para um projeto de cíclotron, o design da cela quente é muito mais do que simplesmente construir uma "caixa de chumbo". É uma tarefa de engenharia de sistemas profundamente interligada com as capacidades do cíclotron, processos de produção, conformidade regulatória e necessidades de desenvolvimento futuro. Um cluster de celas quentes bem projetado e devidamente aplicado é a garantia fundamental de que uma instalação de cíclotron pode transformar com segurança, eficiência, confiabilidade e conformidade o feixe em produtos radioativos utilizáveis para diagnóstico clínico, terapia e pesquisa de ponta. É tanto o guardião da segurança radiológica quanto o facilitador da produtividade e inovação.

Recursos:

• Nome do Produto: Proteção contra Radiação Nuclear
• Vida útil: 5-10 anos, dependendo do uso
• Peso: Opções leves disponíveis para fácil portabilidade
• Ventilação: Sistema de pressão negativa para garantir a segurança
• Fonte de alimentação: 50HZ/10A/220V com proteção de segurança integrada
• Portabilidade: Design leve e fácil de transportar
• Latas de chumbo de proteção contra radiação eficazes incluídas para maior segurança
• Especialmente projetado para aplicações de radiação médica nuclear
• Garante proteção ideal em ambientes de radiação médica nuclear

Parâmetros Técnicos:

Aplicações:

O produto de proteção contra radiação nuclear JOVI, número do modelo 1-CF-35, foi projetado especificamente para atender às rigorosas demandas de ambientes onde a segurança contra radiação nuclear é fundamental. Originário da China e certificado sob os padrões ISO9001, este produto garante alta qualidade e confiabilidade em aplicações de proteção contra radiação. Seu padrão de proteção apresenta uma frente de 50mPb ou design personalizado, garantindo uma eficácia de blindagem superior contra radiação nociva.

Este produto é ideal para uso na Cela Quente F18, um ambiente altamente especializado onde o manuseio de materiais radioativos exige as mais rigorosas precauções de segurança. O sistema de proteção contra radiação JOVI fornece blindagem essencial para proteger pessoal e equipamentos sensíveis da exposição à radiação médica nuclear, tornando-o um componente crítico em departamentos de medicina nuclear e instalações de pesquisa.

Além de sua aplicação em celas quentes, o modelo JOVI 1-CF-35 é amplamente utilizado como latas de chumbo de proteção contra radiação, oferecendo soluções robustas de contenção e blindagem para armazenar e transportar substâncias radioativas com segurança. Essas latas de chumbo são projetadas para serem leves e fáceis de transportar, o que aumenta a portabilidade sem comprometer a proteção. Esse recurso é particularmente benéfico para cenários médicos e industriais onde a mobilidade e a implantação rápida são necessárias.

A vida útil do produto varia de 5 a 10 anos, dependendo do uso, garantindo confiabilidade e custo-benefício a longo prazo. Embalado com segurança em uma caixa de madeira, garante a entrega segura em até 25 dias úteis após a confirmação do pedido. As condições de pagamento são TT adiantado, atendendo a processos de transação simples e seguros.

Com uma especificação de fonte de alimentação de 50HZ/10A/220V equipada com proteção de segurança, o produto de proteção contra radiação nuclear JOVI mantém a estabilidade operacional e a segurança em vários ambientes. Seja para blindagem de radiação médica nuclear, aplicações de Cela Quente F18 ou latas de chumbo de proteção contra radiação, este produto oferece uma solução abrangente adaptada para atender aos mais altos padrões de segurança radiológica.

Para organizações que exigem apenas uma única unidade ou várias quantidades, a quantidade mínima de pedido é de apenas uma, proporcionando flexibilidade para operações em pequena e grande escala. Com preços entre 20.000 e 50.000, o JOVI 1-CF-35 oferece proteção premium com excelente valor, tornando-o um ativo indispensável no campo da proteção contra radiação nuclear.

Personalização:

A JOVI oferece produtos personalizados de proteção contra radiação nuclear, incluindo latas de chumbo de proteção contra radiação, soluções de Cela Quente I131 e Cela Quente F18. Nosso modelo 1-CF-35, fabricado na China e certificado com ISO9001, garante proteção de alta qualidade com um grau Classe A. O padrão de proteção pode ser adaptado às suas necessidades, apresentando uma frente de 50mPb ou outros designs personalizados para garantir a segurança ideal.

Oferecemos opções flexíveis, incluindo modelos leves e especificações de fonte de alimentação de 50HZ/10A/220V com proteção de segurança integrada. Cada produto é cuidadosamente embalado em uma caixa de madeira resistente para garantir a entrega segura em até 25 dias úteis. Nossa quantidade mínima de pedido é de 1 unidade, com preços variando de 20.000 a 50.000.

As condições de pagamento são TT adiantado, e a vida útil de nossos produtos de proteção contra radiação nuclear varia de 5 a 10 anos, dependendo do uso. Confie na JOVI para soluções de proteção contra radiação confiáveis, duráveis e personalizáveis, adaptadas às suas necessidades específicas.

Suporte e Serviços:

Nosso produto de proteção contra radiação nuclear é apoiado por suporte técnico e serviços abrangentes para garantir o desempenho e a segurança ideais. Oferecemos orientação especializada sobre instalação, operação e manutenção para ajudá-lo a monitorar e controlar efetivamente os níveis de radiação em seu ambiente.

Nossa equipe de especialistas está disponível para auxiliar na solução de problemas, calibração e personalização do produto para atender às suas necessidades específicas. Fornecemos manuais do usuário detalhados, sessões de treinamento e atualizações regulares de software para manter seu sistema atualizado e funcionando de forma confiável.

Além disso, oferecemos contratos de manutenção e serviços de suporte no local para minimizar o tempo de inatividade e estender a vida útil de seus equipamentos. Nosso compromisso é fornecer soluções oportunas e eficientes que estejam em conformidade com todos os padrões de segurança e requisitos regulatórios relevantes.

Para quaisquer dúvidas técnicas ou solicitações de serviço, nossa equipe de suporte está pronta para fornecer assistência rápida e profissional para garantir que seu produto de proteção contra radiação nuclear opere em seu potencial máximo.
