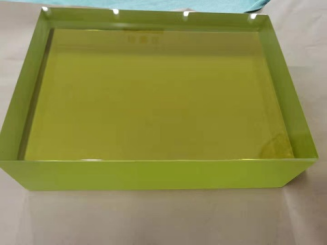

Densidade 5,5 G/cm3 Óculos de Proteção contra Raios X com desempenho de blindagem superior para aplicações médicas e industriais

O vidro de chumbo não é simplesmente vidro comum com chumbo adicionado.matéria inorgânica homogéneaFormado pela fusão de sílica (SiO2), óxido de chumbo (PbO) e outros modificadores a aproximadamente 1.350°C. O teor de óxido de chumbo varia tipicamente de55% a 72% em peso, que confere ao vidro as suas propriedades de protecção contra radiações, mantendo a transparência.

O chumbo tem umnúmero atómico elevado (Z = 82)Os materiais de alta Z interagem com os raios-X e os raios gama principalmente através doEfeito fotoelétricoA probabilidade de absorção fotoelétrica é proporcional a Z4/E3.O coeficiente de absorção do chumbo é aproximadamente 10 vezes superior ao do cálcio (Z=20, o principal componente do betão) e 100 vezes superior ao do carbono (Z=6, no plástico).

Fórmula física chaveO vidro de chumbo Jovvi atinge μ = 2,5 ∼ 3,5 cm−1 a 140 keV, em comparação com μ = 0,15 cm−1 para vidro de janela comum.

A adição de óxido de chumbo reduz a transmissão da luz.

• UtilizaçãoSílica de alta pureza(99,9%) para minimizar as impurezas que causam neblina

• Controleestado redox(proporção Fe2+/Fe3+) para manter a tonalidade cinza-verde neutra

• Polir ambas as superfícies paraRoughness < 10 nm(vidro flutuante padrão: 50 ∼ 100 nm)

Resultado: Um painel equivalente Pb de 2,8 mm (físico de 16 mm de espessura) transmite82 ∼ 84% da luz visível¢ comparável a um ecrã de janela típico.

O valor nominal (por exemplo, 2,5 mm Pb) deve ser alcançado em todo o painel, não apenas no centro.9 pontosnum painel de 1,2 × 0,8 m. Desvio máximo:± 0,05 mm Pb(equivalente a uma variação < 2%).

Sob exposição a gama, forma-se vidro puro de chumboCentros de cor buracos presos na rede de vidro que absorvem a luz azul, causando uma descoloração amarelo-marrom.00,8 ∼1,2% em peso de óxido de cério (CeO2), que prende buracos antes que eles se tornem centros de cor estáveis.

Dados de ensaio: 1.000 horas de irradiação gama contínua de 60 Co (1 Gy/hora, 99 mTc equivalente a 10 anos de carga de trabalho típica)..7 (marrom grave, perda de luz de 30%).

As bolhas > 0,5 mm reduzem a eficácia de blindagem local (a densidade do vidro cai).

O vidro de qualidade nuclear éRecheado(refrigerado lentamente) para aliviar a tensão interna.< 20 nm/cm(ASTM F218 permite 35 nm/cm). A baixa tensão evita fraturas espontâneas durante o ciclo térmico (por exemplo, ar condicionado ligado/desligado, inverno/verão).

Força da bordaTodas as bordas são:em camadasO reforço químico (troca de íons) disponível para pequenos painéis de laboratório a quente aumenta a resistência da borda em 2x.

Configuração típicaA câmara gamma gira 180° 360° ao redor do paciente.

Especificação Jovvi:

• Equivalência de chumbo: 2,5 ∼ 3,0 mm Pb

• Espessura física: 14-18 mm

• Tamanho do painel: 1200 × 800 mm (suficiente para visualizar todo o pórtico)

• Transmissão da luz: 82 ∼ 84%

Características especiais do projeto:Ângulo de visão largo∆ queda de transmissão < 10% a 45° fora do eixo.

O desafio: Os fótons de 511 keV têm uma camada de meio valor em chumbo de ~ 4 mm. Um painel de vidro monolítico de Pb de 5 mm (28 mm de espessura) pesa 110 kg/m2 e ainda transmite ~ 50% de 511 keV.

Solução composta de Jovvi:

• Frente: vidro Pb de 2,5 mm (15 mm de espessura)

• Médio: acrílico de chumbo de 10 mm (2,5 mm Pb eq. a 140 keV, 1,5 mm a 511 keV)

• Atrás: vidro Pb de 2,5 mm (15 mm de espessura)

• Transmissão total de 511 keV:< 15%

• Peso: 70 kg/m2 (36% mais leve que o monolítico)

Ligação óptica: As três camadas são ligadas com um adesivo resistente aos raios UV, sem neblina, sem duplas imagens, sem delaminação sob ciclo térmico (de 10°C a +40°C).

Configuração: Painel de vidro de chumbo (normalmente 400×300 mm ou 500×400 mm) montado numa capota de fumo ou num gabinete laminar de fluxo.

Especificação Jovvi:

• Equivalência de chumbo: 2,5 mm Pb (suficiente para tempos de manuseio curtos)

• Espessura física: 14 mm

• Revestimento antirreflexo (AR)em ambos os lados elimina o brilho das luzes do capô

• Zona central livre: 150 mm de diâmetro com zero bolhas > 0,2 mm

Benefício ergonómico: O farmacêutico lê as graduações da seringa de 0, 01 ml a uma distância de 30 cm sem fadiga ocular.

ConfiguraçãoO paciente recebe 200 800 mCi 131I (364 keV gama).

Especificação Jovvi:

• Equivalência de chumbo: 3,5 mm/4,0 mm Pb

• Espessura física: 20 ∼ 24 mm

• Tamanho do painel: 800 × 600 mm (adequado para observação)

• Transmissão luminosa: 76~80%

Requisito crítico:Deformação zeroO Jovvi fornece um certificado de plano óptico (< 0,1 mm sobre 1 m).

Os grandes departamentos de medicina nuclear têm muitas vezes várias cabines de controle ao longo de um corredor.

Jovvi solução:Vidro combinado por lotesJovvi fornece um certificado de consistência de cor (ΔE < 1,0 entre quaisquer dois painéis).

Cada lote de óxido de chumbo (PbO) é analisado para detectar impurezas: arsénio (< 0,01%), antimónio (< 0,005%), ferro (< 0,02%).

1. Imagem de transmissão de raios-X(80 kV, 2 mA) ¢ revela estrias de chumbo, bolhas > 0,2 mm, rachaduras internas.

2. Medição da atenuação¢ Fonte de 140 keV (99mTc ou raios-X filtrados). Grelha de 9 pontos.

3. Inspecção óptica- caixa de luz (10.000 lux) - bolhas, arranhões, estrias.

4. PlanosidadeInterferômetro a laser < 0,1 mm sobre 1 m.

• ISO 13485:2016Gerenciamento da qualidade dos dispositivos médicos

• ISO 9001:2015Gerenciamento geral da qualidade

• Marcação CE¢ Dispositivos médicos de classe I (UE)

• FDA 510 (k)Disponível para vidros protetores de raios-X

• RoHS 3¢ Conforme (exento de chumbo por necessidade médica)

• Certificado de conformidade (número de série, Pb eq., dimensões)

• Relatório do ensaio de atenuação de 140 keV (grelha de 9 pontos)

• Certificado de teor de CeO2 (prova de resistência ao bronzeamento)

• Fotografia de inspecção de bolhas (zona central para painéis de laboratório a quente)

• Manual de instalação (especificações do binário, tipo de junta, aplicação da fita de chumbo)
