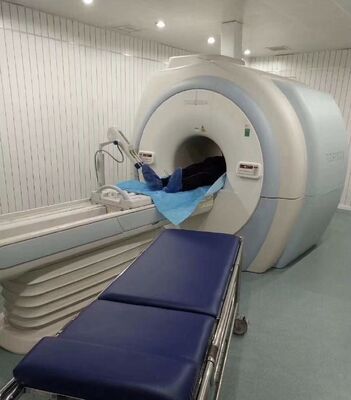

Estrelas não magnéticas dobráveis impermeáveis com 240 kg de carga máxima para ressonância magnética e uso médico

O estendedor de ressonância magnética anti-estática para áreas sensíveis a RF é projetado para eliminar descargas eletrostáticas (ESD) um fenômeno que pode interferir na qualidade da imagem de ressonância magnética e, em casos extremos,representam um risco de incêndio em ambientes enriquecidos com oxigénioO ESD ocorre quando a eletricidade estática se acumula na superfície do equipamento e, em seguida, descarrega-se repentinamente em um objeto aterrado.do quadro até às rodas até à superfície de contacto do paciente.

O quadro é envolto em polímero seguro para ESD com uma resistividade superficial inferior a 109 ohms.O polímero é também resistente a impactos e resistente a produtos químicosA estrutura em si é de alumínio, que é condutor, mas a embalagem de polímero isola o alumínio, proporcionando um caminho controlado para o solo.Qualquer carga estática que se desenvolve na superfície da maca é conduzida para as rodas e de lá para o chão.

Todas as quatro rodas são de borracha condutora com uma resistividade de superfície inferior a 106 ohms.que fornece condutividade, mantendo as propriedades mecânicas necessárias para uma laminação suaveAs rodas têm 5 polegadas de diâmetro com rolamentos de cerâmica.Cada carrinho tem um freio de bloqueio que não interrompe o caminho condutor o mecanismo de freio é feito de polímero condutor e cerâmica.

Não existem pontos de atrito de metal para plástico em nenhum lugar da maca.Todas as peças móveis, os giradores das rodas, os acoplamentos dos travões utilizam interfaces de plástico sobre plástico ou de cerâmica sobre plástico.O deck do paciente é uma moldura de polímero condutor de uma única peça com uma textura antiderrapante.

Para instalações que o requerem, uma correia de solo flexível pode ser conectada entre a maca e um terreno de construção.O ponto de fixação é um pincel de latão incorporado no polímero condutorA correia de solo é feita de fio de cobre trançado com uma jaqueta de PVC e não é magnética.O comprimento da correia é de 3 metros., permitindo que a maca seja aterrada enquanto é movida pela suite de ressonância magnética.

Os próprios pacientes podem gerar carga estática através do movimento contra roupas ou roupas.A superfície do convés é formulado para conduzir estático longe do paciente sem causar desconfortoA resistividade da superfície é de 108 a 1010 ohms, suficientemente alta para evitar uma descarga rápida (que se pareceria com um choque), mas suficientemente baixa para evitar o acúmulo de carga.O convés é perfeito e à prova de fluidos., com uma superfície ligeiramente texturizada para resistência ao deslizamento.

Os testes para esta maca incluem a medição da acumulação de carga estática em condições de pior caso.,A carga máxima medida foi de 50 volts, bem abaixo do limiar de 1.000 volts em que o ESD torna-se uma preocupação para os equipamentos electrónicos.O mesmo ensaio realizado numa maca padrão não ESD produziu cargas superiores a 51000 volts.

As aplicações clínicas incluem conjuntos de ressonância magnética com oxigénio de alto fluxo, conjuntos que realizam procedimentos intervencionistas onde podem estar presentes materiais inflamáveis,e suítes com bobinas de RF sensíveis que podem ser danificadas por ESDA maca também é recomendada para sistemas de ressonância magnética com desenhos de furo aberto,onde a descarga estática do equipamento é mais provável de atingir o doente devido à distância mais curta entre o equipamento e o furo.

Os acessórios opcionais incluem uma almofada de colchão à prova de ESD que cobre o convés e proporciona conforto adicional ao paciente, mantendo as propriedades condutoras;um pólo IV ESD-seguro com um eixo de polímero condutorO fabricante fornece um certificado de conformidade ESD,Documentação das medições da resistividade superficial de cada maca antes da expedição.

• Amarração de colchão à prova de ESD
• Pólo IV ESD-safe com um eixo de polimero condutor
• Conjunto de cintas de retenção de segurança ESD com correio condutor
• Certificado de conformidade ESD (fornecido pelo fabricante)
